名稱：原子力顯微鏡可控氣體環境高低溫原位QNM測試裝置

*章 設備組成

第二章 使用環境

第三章 主要技術參數

第四章 產品滿足試驗條件及執行標準

1. GB2423.1-2008/IEC6008-2-1-2007第2部分：試驗方法 試驗A：低溫

2. GB/T 2423.2-2008   第2部分：試驗方法 試驗B：高溫

3. GJB150.3A－2009            高溫試驗方法

4. GJB150.4A－2009             低溫試驗方法

5. GB2423.22-2008電工電子產品環境試驗 第2部分試驗Nb：規定溫度變化速率的溫度變化

6. GBT 2424.5-2006 電工電子產品環境試驗 溫度試驗箱性能確認

7. GB/T 10589-2008 低溫試驗箱技術條件

8.GBT 2424.7-2006 電工電子產品環境試驗 試驗A和B(帶負載)溫度試驗箱的測量

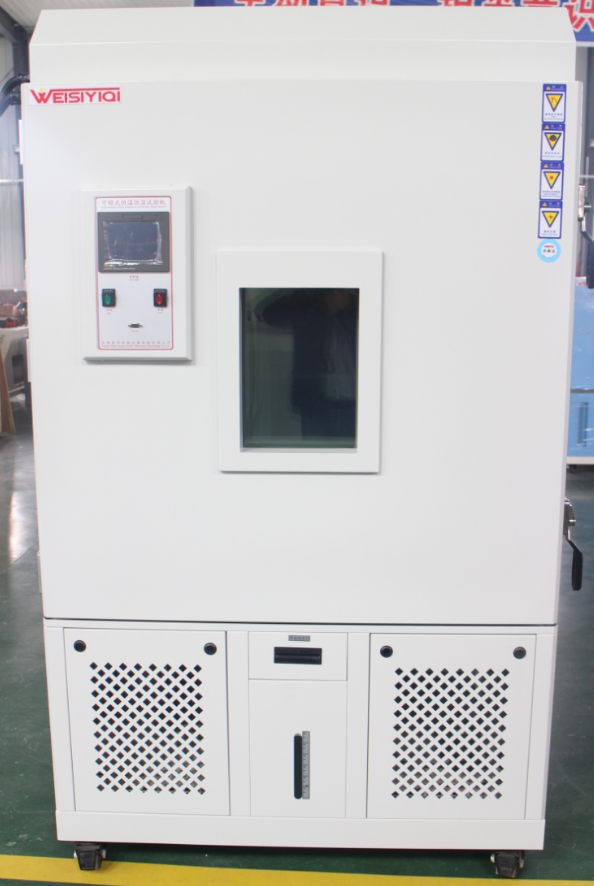

第五章 高低溫恒溫槽

主要由結構系統，溫度調節系統，濕度調節系統組成。

五.1. 結構系統

五.2. 溫度調節系統

溫度范圍：-50℃至 200℃，溫度控制精度±0.1℃

五.2.1. 溫度采集

(1) --溫度采集精度：0.01℃

(2) --溫度輸入：A級高精度Pt100鎧裝鉑電阻

五.2.2. 溫度控制

采用電加熱器提供熱源實現對工作室的升溫；通過機械制冷系統制冷實現對工作室的降溫；控制器通過采集溫度傳感器信號和設定值進行比對，通過PID+PWM 輸出自動調節加熱器加熱功率或制冷蒸發器的制冷劑流量，使設備箱內的空氣溫度達到動態平衡；制冷不加熱、加熱不制冷。

區別于冷熱平衡恒溫方式，采用國際先進的熱氣旁通調節技術，可以實現制冷輸出的無級調節，低溫恒溫無需開啟加熱系統。可以顯著的提高制冷系統的效率，節能降耗。

五.2.3. 加熱系統

電熱絲加熱

五.2.4. 制冷系統

采用機械壓縮機組制冷。

五.3. 濕度調節系統

在不同位置設置可控排氣口，促進空氣流通，亦可密封。排氣口要求可以濕度的控制。

20~98%RH

五.3.1. 濕度采集

電容式濕度傳感器。

五.3.2. 濕度控制

采用電熱不銹鋼加濕器蒸汽加濕；通過機械制冷系統中的前級壓縮機制冷，使空氣中的水蒸氣在除濕蒸發器上冷凝實現對工作室的除濕；控制器通過采集濕度傳感器信號和設定值進行比對，通過PID+PWM 輸出自動調節電熱加濕器加濕功率或除濕蒸發器的制冷劑流量，使設備箱內的空氣相對濕度達到動態平衡

五.3.3. 加濕系統

采用電熱不銹鋼加濕器蒸汽加濕。

冷凍除濕方式，蒸發器冷凝除濕。箱體內部配備加濕用水凈水器。

第六章 高低溫樣品臺

溫度范圍：-50℃至 200℃，溫度控制精度±0.1℃(通過配套溫控器實現)。

可實現高低溫環境下的 AFM 測試。

可通過AFM的stage控制器移動，將高低溫樣品承臺向外移動放置樣品，并將其移動到掃描管下面。

第七章 高精度溫控器

作用：用于試驗室設備控制。

組成：包括硬件系統和軟件系統兩部分。收集儲存數據，發布命令，集成控制系統。

本地控制器+遠程。

溫度控制精度±0.1℃ ，采用精密 PID 控制算法，為高低溫樣品臺提供準確的溫度控制與穩定輸出。

自動化控制與數據融合：測試過程同步記錄溫度和樣品表面形貌，模量等力學相關信息，建立溫度，形貌，力學的關聯分析。

第八章 全自動液氮泵

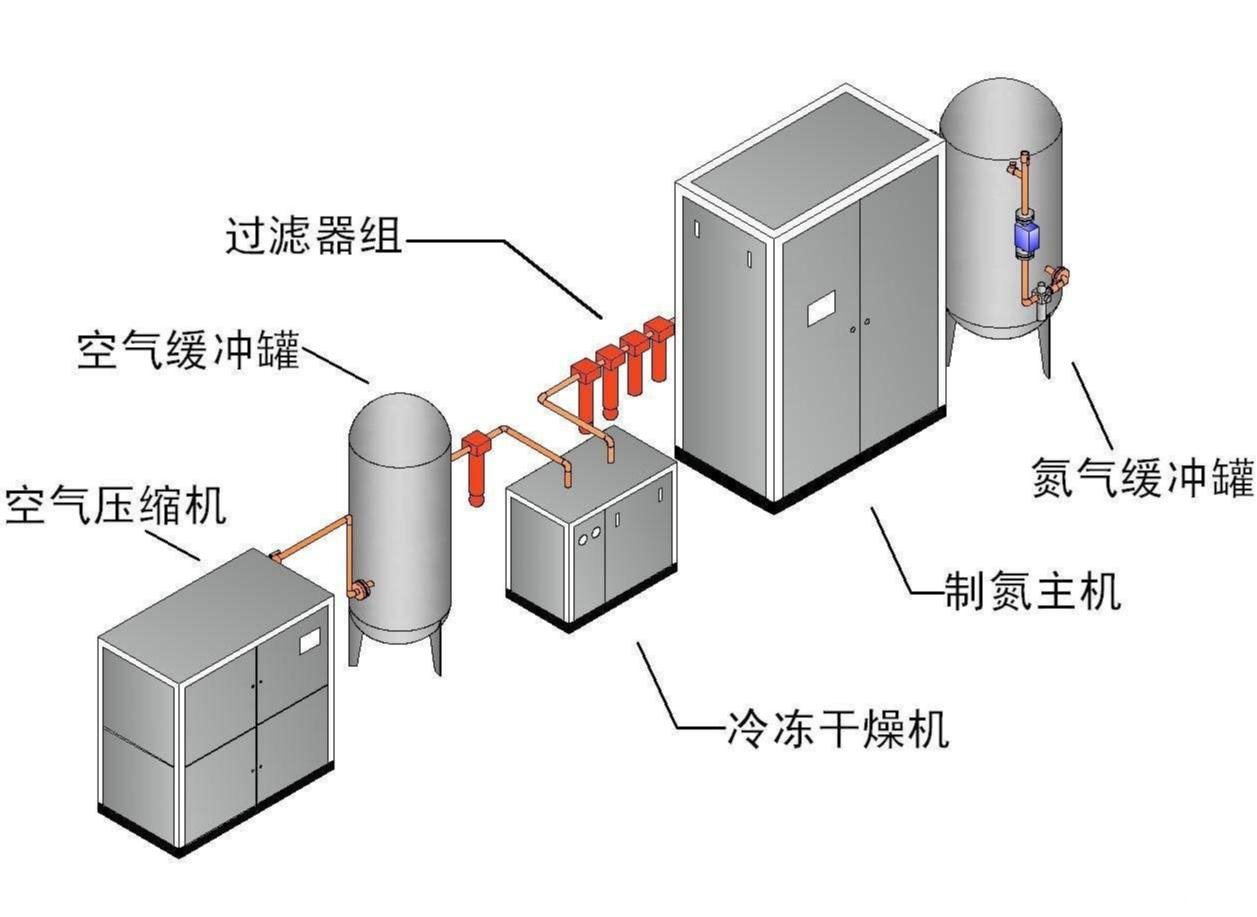

第九章 高純氮氣生成器

第十章 定量納米力學測試模塊

可對樣品表面高分辨形貌成像的同時直接獲得其定量的納米力學性能，包括模量、粘附力、能量損失和樣品變形量等。楊氏模量測試范圍可達：10kPa~100GPa，粘附力測試范圍可達：10pN~10μN 。
